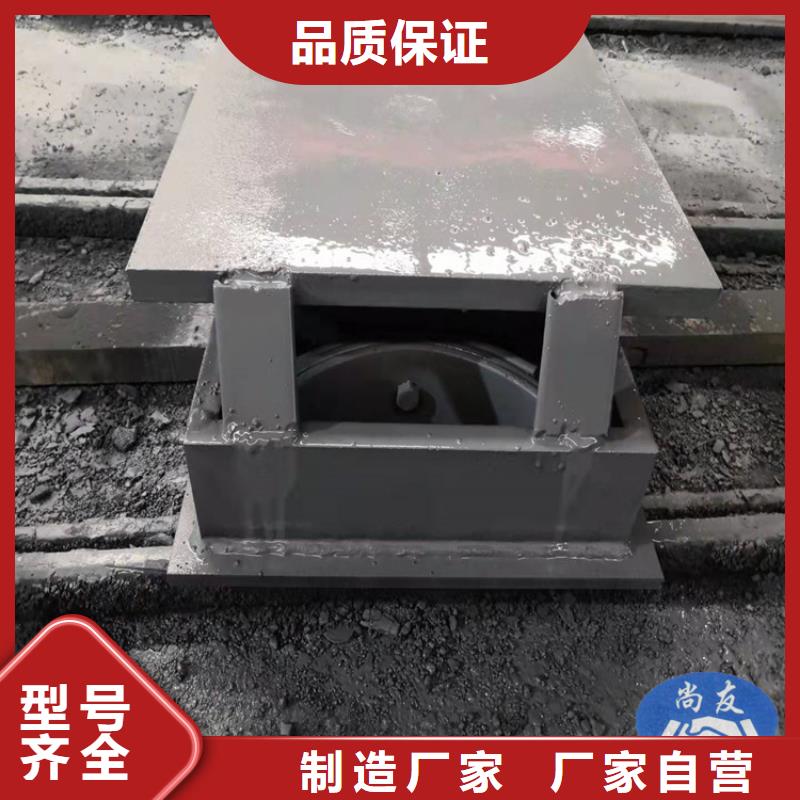

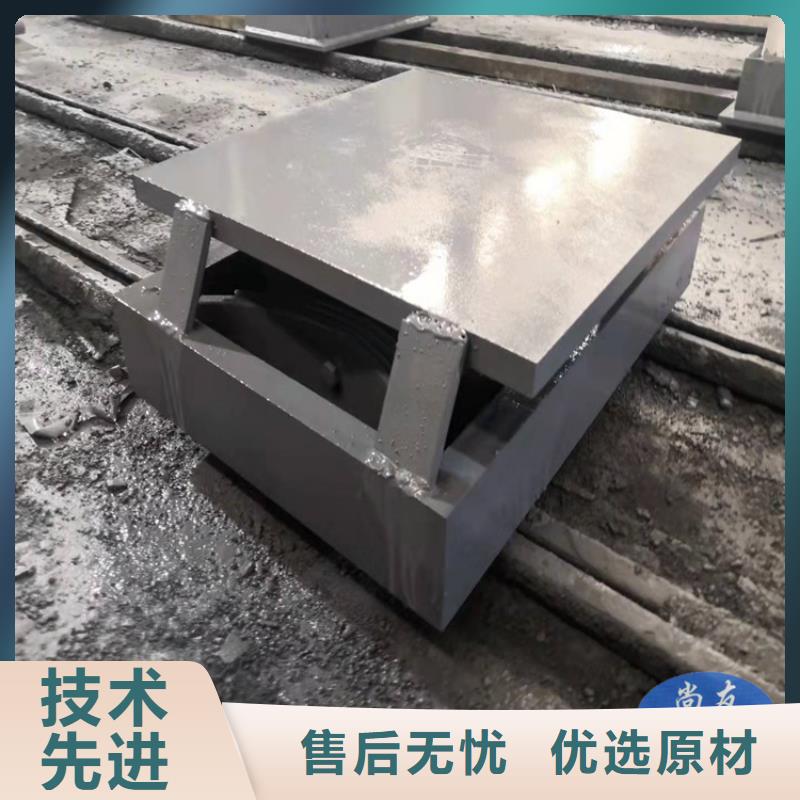

以下是:球形支座,【球型支座】产地工厂的图文介绍
桥梁钢结构抗震球形支座，包括缓冲弹簧、支座顶板、弹簧组、连接件、凹形钢板、上支座、挡块、下支座、空隙、滑块、球芯、滑槽、滑动组件、四氟板、润滑剂凹槽、平钢板、弹性组件和箱体。新型抗震球形支座可万向转动、万向承载，能很好地满足上部结构各种荷载所产生的反力的传递、转动、移动要求，保证反力合力安全可靠；通过球面传力，受力面积大；上支座、凹形钢板、球芯与下支座之间均采用卡合的方式连接，并且可通过滑块和挡块对其运动进行限位，有效的杜绝震动过大造成的支座上下结构的脱节，增添其稳定性能；设有的连接件配合缓冲弹簧可缓冲承受的压力，缓冲震动，防止过大的压力造成球芯的磨损过大，但是其不足之处在于设备在抗震中容易传动震动力，导致设备的紧固装置受震动力的震动松落造成危险。
抗震球形支座特点： ①抗震球形支座可万向转动，万向承载，能很好地满足上部结构各种荷载所产生的反力的传递，转动，移动要求，保证反力合力集中，明确，安全可靠。 ②抗震球形支座可承受拉，压，剪（横向）力，在巨大的随机地震力作用下，只要上，下结构本身不破坏，就不会发生落梁，落架等灾难性后果，故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。 ③抗震球形支座的静刚度大，在列车及大型汽车巨大自重及惯性力作用力下，支座仅产生极小变形，能可靠地保证汽车，列车高速运行时的平顺性。 ④抗震球形支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少，重量轻，便于安装，并与同承载力的钢支座相比造价较低。 ⑤抗震球形支座适用温度范围大(-40℃～70℃)，耐久性能好，不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。 抗震球形支座适用于宽桥，曲线桥，斜拉桥，坡道桥，大跨空间结构等工程，尤其在地震高烈度区更为适用。
瑞诚工程橡胶有限公司还拥有一支高素质、高技术、高水准的专业技术团队，秉承“品质优先，客户至上”的经营理念和“团结、开拓、务实、求精”的管理机制，凭借上乘的质量、优良的服务和良好的信誉，和众多企业达成良好的合作关系。不断进取，努力做好 云南红河板式橡胶支座产品。
桥梁上部结构与下部结构相对运动时，球形支座的约束作用会产生水平力和弯矩。因此，可以认为水平力是由于支路各部分相对运动时存在滑动摩擦或滚动摩擦而产生的。 球形支座具有良好的防尘、防水性能，保证摩擦副无腐蚀、无污染。设计寿命长（按100年设计）。球形支座的承载水平力：GD固定支座和DX单向活动支座的ji限方向为设计竖向承载力的10％。由于球形支座的中间钢板和底盆相应地改为球面，摩擦系数降低。其位移是通过在上支撑板和平面之间滑动来实现的。在上轴承上设置导向槽或导向环，以限制它的单向或多向位移，从而可以制造球面单向活动和固定球形支座。球形板和球形之间的滑动可以满足承载角度的需要。 球形支座四角用钢楔将支座底板和墩顶支承垫平。球形支座底板底面应高出墩顶20～50mm，然后检查装配中心线和标高。装配模板。球形支座的侧模应在支架周围支撑，模板两侧沿桥墩横轴的尺寸应大于支撑宽度100mm。灌浆泥浆。用环氧泥浆或补偿收缩泥浆填补螺栓孔与支座底板与墩面之间的空隙。浇筑时，螺栓孔应从一端灌入，另一端排出，以保证不空鼓。
